他店手直しについて

不良修正品の再修正について

　　　 他店修正の手直しや修復歴のある再修正について
技術を伴わない業者による開けてビックリ”修正手直し”など、作業ご依頼お受けする場合とお断りする場合があります。

●その１・・他店の修正でリム形状がオリジナルと明らかに違ったり、リム肉厚が削り込みにより極端に薄くなっているものや溶接不良により亀裂が大きく見受けられるものなど、既に強度が確保できてないものを、多少でも当社が、手を加えてしまえば、万が一の障害があった時の場合などを回避するための理由で一切お断りしてます。
●その２・・強度面や通常の使用には問題なくとも、他店で修正したリムが全体的にボコボコ状態でそれ以外の箇所の修正依頼でも一部手を加えてしまえば、前回のボコボコ状態の修正不良までも、当社の加工不良と思われてしまいますので、、前回修正程度の悪いものへの修正は条件付きでお受けする場合とお断りする場合があります。
●その３・・溶接不良や研磨不良または手抜き作業によるリムの凸凹を色付きコーキングで埋め隠してある修正品の手直しは全てお断りしています。

※損傷のひどい物など修正作業工程ごとに写真を撮り、削り落としなど誤魔化しのない、きちんとした作業の証しとして安心していただけるよう写真をプリントして商品と同封してお送りしています。
※デジカメが登場して依頼１０年前より行っています。

手抜き作業や技術の伴わない悪質な業者はどの業界にも存在します。しかし一般ユーザーは雑誌、広告、Webでの宣伝文句や、価格でまどわされ、確かな判断は難しい事です。さらに修正は所詮こんなものだと言う会社すらあります。しかしこれらは修理、修正ではなく応急処置以下のレベルの低い危険な作業です。下記写真の他店修正品はこれまで、数多く当社へ舞い込んで来た極一部の実例です。

例１・・修正不良、溶接不良、研磨不良で一番多く当社へ舞い込んでくる色付きコーキング隠しです。（コーキング隠しの手直しは全てお断りしてます。）
溶接研磨の技術がないのか？単なる手抜きなのか？修正不良で表面は凸凹状態、当然裏面（タイヤﾋﾞｰﾄ当り面）も凸凹状態ですので、エアー漏れを防ぐためにシーリング塗って誤魔化してある素人だましの悪質な修正品です。中古で購入したホイールや過去に修正に出された方は是非一度リム裏にコーキングがべったり塗られていないか、ご自分のホイールを確認してみてください。

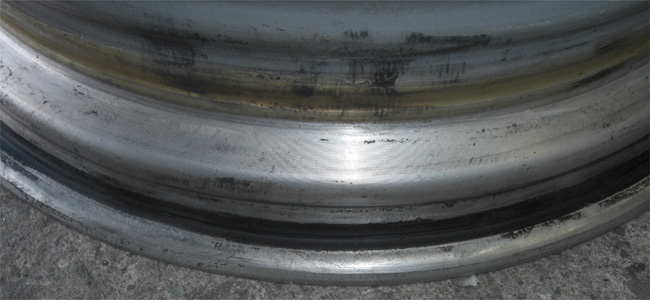

汚れていますので一見解りづらいですが、黒いコーキングが一面塗られています。

タイヤビートあたり面はタイヤを外さないと見えない箇所です。凸凹部を滑らかにするためにコーキングが一面塗られています。

コーキングを全て剥いだらご覧の通りです。溶接不良、研磨手抜き作業の状況がよくお解りかと思います。

こんな作業で１０．０００円以上を請求されたようですが、当社ではお断りして前回の業者へ手直しをお勧めしました。その後破棄されたとの事でした。

　　　　　　　タイヤﾋﾞｰﾄ当り面や裏面にコーキングが塗られているのは要注意です。

例２・・よくある削り込み修正です。曲り修正などで生じた凸凹を誤魔化すためや、ガリ傷への凹み箇所へアルミ肉盛り溶接をせずに（溶接・研磨の技術が無いなど）高さや面を合わすためにリム全体をひたすら削り込んで見た目だけを治し、結果薄っぺらく仕上げてしまう、強度安全性を無視した、リム研磨修正です。
肉厚が極端に薄くなり、強度が失われるばかりで無く、削り込んだ分、リムの厚み、高さ、外周面も当然小さくなります。リムの形状が変わるため、タイヤリムとの接地面が失われますので、エアー漏れも起こします。さらにカラーで隠れてしまう塗装ホイールの場合、削り込んでもパテ埋して、色を塗ってしまえば解らなくなりますので、余計に厄介です。見積もりやお値段だけで判断されると大変危険です。削り込み修正の詳細はこちら

※当社では作業の証として肉盛り溶接したものは全て写真を撮り商品に添えてお渡ししています。溶接、研磨形成には絶対の自信を持っています。

※削り込み修正の手直しは肉厚を出すために全面肉盛りが必要となりますので、手直し修正不可となります。

本来あるべきリム厚を保つために溶接肉盛り研磨は必要不可欠です。

曲りの凸凹やガリ傷を消すため面がフラットになるまでひたすら削り落とす誤魔化し修正です。

リムフランジの厚みがすぐにわかりやすい構造の１枚リムです。半分の厚みになっているのがよく判ります。

リム並べてみると肉厚や高さ外周も小さくなっており、リム形状が変わるためエアー漏れを起こすため上記にありますようにタイヤﾋﾞｰﾄ当り面や裏面にコーキングが塗られています。

リムフランジのミミがない平面フラットなため表面上では判りにくいですが横からみる見れば極薄になった削り込みの痕跡が良く判ります。表裏ひたすら削り込んであり本来の厚みの半分もありません

他同等の構造の物と比較したらご覧の通り、悪質な究極の削り込み修正です。エアー漏れで依頼されたお客様は当然知りませんでしたが、もちろん修理不可です。。

例３・・修正、溶接、研磨全て不良、それに伴い強度低下など、あまりにもひどい修正品で、プロがしたと、到底思えない溶接と研磨作業例です。当然手直し不可、再修理不能ホイールです。大まかに曲りを直しリムは凸凹状態、適当に削り込み、全体的にリムの形状が明らかに薄く仕上がっていて、見るからに薄っぺらいＢＢＳ-ＬＭとなってしまい、使用中に亀裂がほぼ全周入ったようです。また溶接、研磨不良を隠すために色付きのコーキングを塗って誤魔化してあります。非常に悪質は作業です。
当社に依頼されタイヤを外して初めて解った事で、それまでは当然お客様はこの事態を知るはずも無く、お客様には運が悪かったです。今回は諦めてくださいと、諦めてしまうしかありませんでした。

BBS-LM

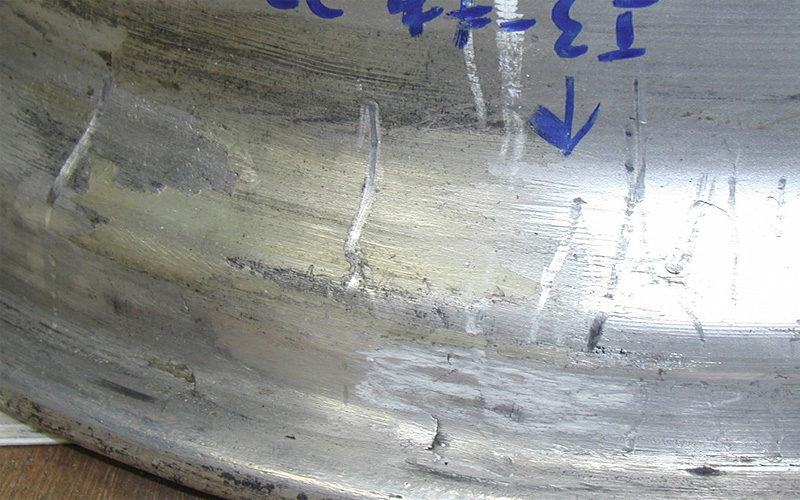

曲り、外傷は無いですが、溶接研磨不良のため、割れ亀裂が、数箇所見えリムの形状も明らかに違いリム厚は極端に薄く仕上がってます。

表裏ほぼ全周亀裂があり強度安全面から判断して修正不能となります。

前回曲りで生じた割れを修正溶接した跡がありますが、溶接研磨の不良を隠すため色付きのコーキングをしてあります。タイヤを組んでしまえば見えない箇所ですので、お客様はこんなひどい手抜き作業に気付く事はありません。

コーキングを剥いでみたらご覧の通りです。いい加減な仕事して営業している業者が現実にあることは事実です。

左写真BBS-LMとは別のホイールですがこのような手直しホイールが当社によくめぐり廻ってきます。

例３-２・・クラック溶接５箇所修正後、適当な荒研磨のボコボコ状態をフラット面にするためいつもの色付シーリングで表裏隠してありましたが、再クラックが入りエアー漏れで当社へ舞い込んで来ました。当然お断りして前回の業者へ手直し依頼をお勧めしましたが、もうどうにもならないと断られたようで、常連の車屋さんからの依頼でホイールのオーナーがどうしても直してくれとの事で、前回の溶接跡５箇所全て削り落とし削除して再溶接研磨しましたが強度はかなり劣化して責任はもてませんと条件付で手直しいたしました。

例４・・溶接不良による、巣穴だらけのホイール（削り込みによる、修正では有りませんでしたので、手直しいたしました。）
傷そのものは軽い修正ですが、他店の肉盛溶接の程度が悪くピンホール（巣穴）だらけで、そのまま肉盛溶接してもピンホールからエアーや異物が沸いてきてピンホールは消えません、塗装タイプならピンホールをパテで埋める事が出来ますが、アルミ素地むき出しですので、パテで埋めるわけにもいきません。、他店の肉盛溶接した箇所すべて削り取り、新たに肉盛溶接して仕上げました。

一見ごく普通のガリ傷修正

前回他店溶接不良のためリム全面巣穴だらけです。

このまま肉盛溶接しても巣穴は消えませんので、前回溶箇所を全て削り取ります。

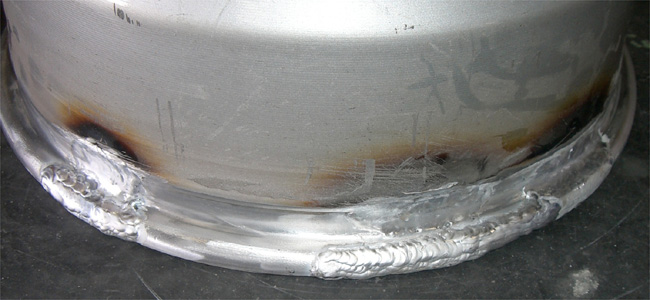

新たに肉盛溶接

巣穴は綺麗に取れました。溶接研磨技術は絶対の自信を持っています

例５・・溶接不良と言うよりおそらくアルゴン溶接の設備が無くガスバーナーでアルミを溶かし込み、後はパテ埋めして塗装したのかと思われます。１０センチ程度の割れでしたのでむしろ下手なアルゴン溶接してあるよりこちらの方が手直ししやすいです。今回のホイールは、オークションで購入したホイールらしいですが、問題のホイールが１本だけ他の3本と色が合っていなかったため当社へ、リフレッシュ４本塗り替えのご依頼でした。現品確認した時、変にボコボコしてましたので、塗装を剥ぐって見てビックリ発見でした。この状態で車に装着して走った事を想像するとゾットしますよね。色が合ってなかったのが、幸いしたのかもしれません。

正面部リムはボコボコ状態です。側面のタイヤビートあたり面はエアー漏れ防止のためか透明のコーキングをべっとり塗りこんであります。

正面部塗装を剥いだら割れたままの状態にパテ埋めしてありました。側面部は溶かし込んだアルミが溶接と言うより、くっついた状態です。

余計なアルミカスやコーキング、パテを削除削り取り、ココから通常の修正工程に入ります。

曲りを直し真円を出し表、裏包み込むように肉盛溶接します。ピンホールやむらの無い様にココが溶接技術の見せ所です。

荒研磨、原型修復です。コーキングなど誤魔化しはいたしません。

念のため塗装を全面剥離して通常の下地塗装します。

手直し部分も綺麗に修正できました。これで安心して使用していただけます。

指定のカラー調色して表、裏全面再塗装しましたので全く別物となり蘇りました。
