| ★２・インナーリム（裏面）の割れ、欠けの修正★溶接跡（溶接団子）について。 |
一度割れたものは溶接修正しても強度がどうしても低下します。また同じ箇所や他の箇所が使用中に割れる可能性もあります。
特別なにも無く普通に使用しているだけで割れる事もあります。それは扁平引っ張りタイヤ、シャコタン車、トーインの狂いなど使用条件でも大きく影響されます。
少しでも再クラック防止を図る作業として、均等にアルミを溶け込ますために割れた箇所を大きめに開先を取り、柔軟性のある適した溶接棒の選択や適切な電流圧など出来る限りの対策は図っています。それでも再クラックが起こる可能性はあります。しかしこのクラック割れ修正は、業者によっても違ってきます。
ほとんどが、「強度確保のため」や「普段見えない箇所」との理由で溶接ビート跡（溶接団子）を残した修正が多く見受けられますが、それは強度確保維持に何ら関係するものではありません。これは断言できます。現に溶接団子部の再クラックの修正が頻繁に起こる原因は溶接団子部分のバランスが悪くなり、負担がかかり同じ箇所から割れてしまうとも考えられます。溶接方法加工の違いでも再クラックの有無も左右されます。またメーカーによりアルミ合金材質特性上の違い、使用条件化で再クラックの出やすい出にくいは左右されます。普段見えない箇所だからとの理由で溶接団子を残す方法ときちんと綺麗に研磨する方法と、お客様はどちらを選ばれますか？
そのまま溶接団子を残す作業は、10分もかかりません。その後の研磨形成に原型を作るのに大きく時間と手間がかかるのです。
インナーリム裏面溶接加工でも、当社では溶接修理跡は両面きちんと研磨仕上げをしますので溶接跡（溶接団子）は残しません。よって、バランスも狂う事はありません。
表デザイン面のように表面処理が不要のためメッキ、ハイパー塗装などカラー、デザイン、構造、サイズに関係しません。
２０インチ以下クラック割れ曲りなしの場合 1ヶ所 １０．０００円〜（２箇所目より３〜５割増し）
クロームメッキ（金属層）加工してあるものは２〜３．０００円プラスとなります。
マグネシュームの割れ修正は、アルミホイールの５割増しとなります。 |
| 割れた上からそのまま溶接するのではありません。溶け込んだアルミが素材にムラ無く完全に密着浸透するように大きめに裁断開裂きを開き、表裏を包み込む様に溶接していきます。溶接の際、巣穴（ピンホール）が出ると、巣穴からエアー漏れしてしまいますので、巣穴が無いよう適切な溶接棒の選択、電圧の調整など確実なる溶接研磨をしています。 |
|

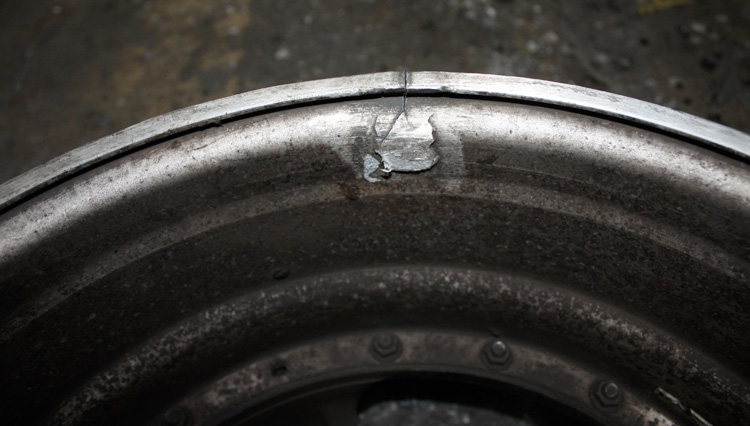

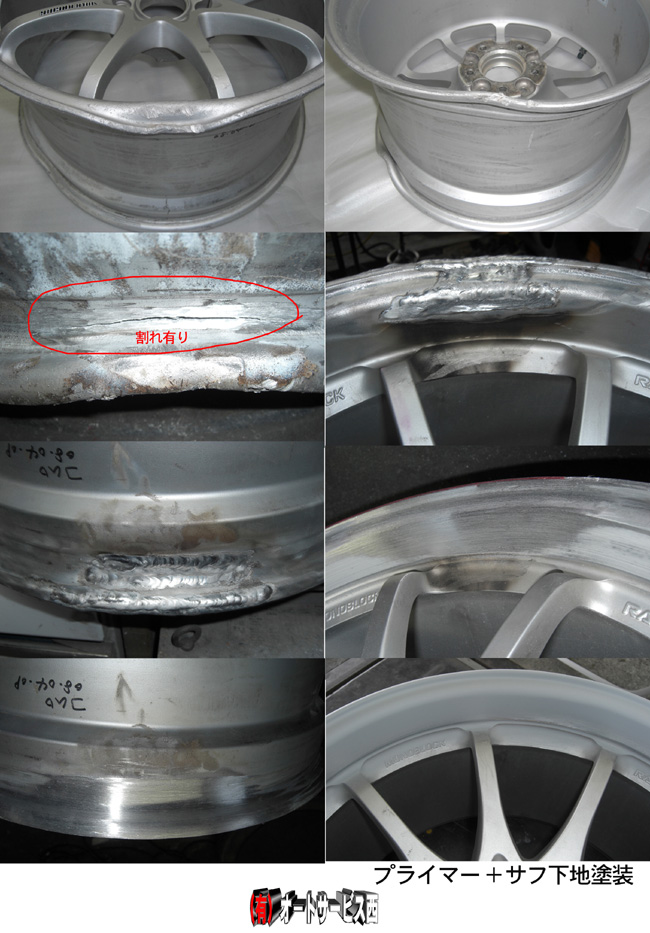

溶接跡、溶接団子に再クラックが入っています。溶接も研磨もかなり雑です。インナーリムクラックの修正は一部まじめにやっているお店以外はほとんどこんな感じでただ溶接しただけです。こんな修理なら５分もかかりません。 |
 |

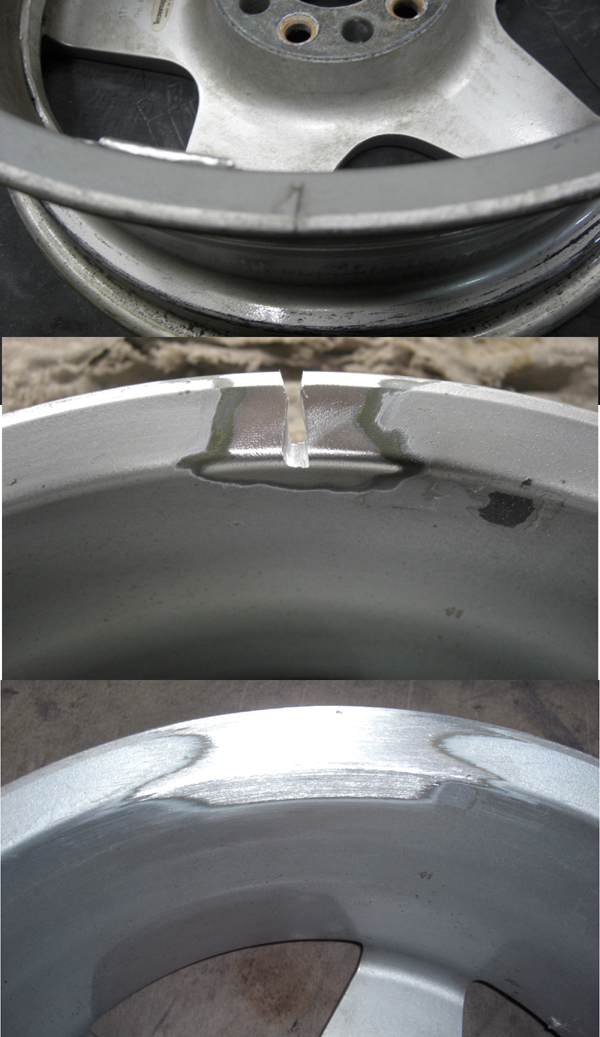

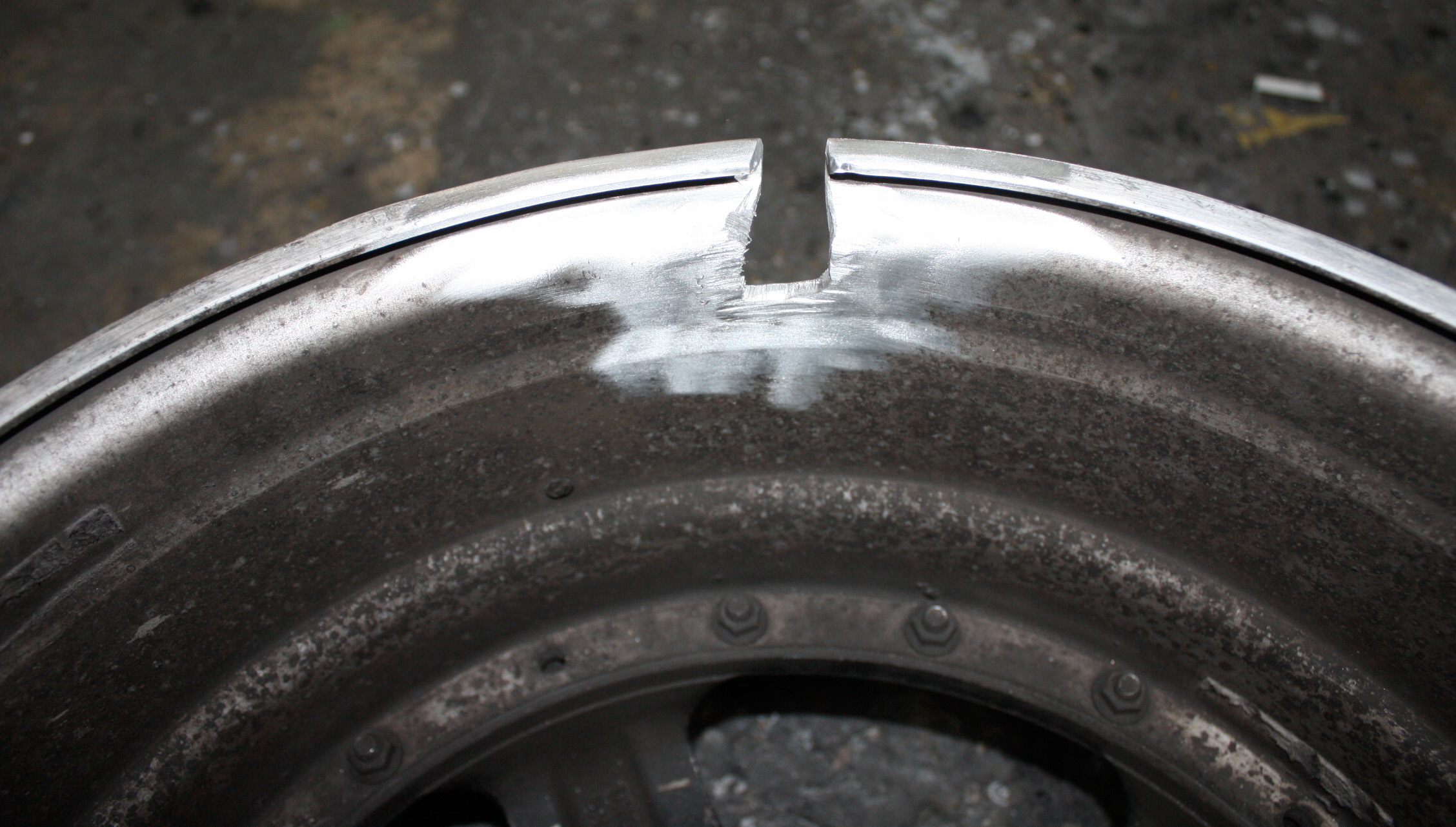

前回の溶接跡、溶接団子を削除してやや広めに裁断開裂きをとります。 |
|

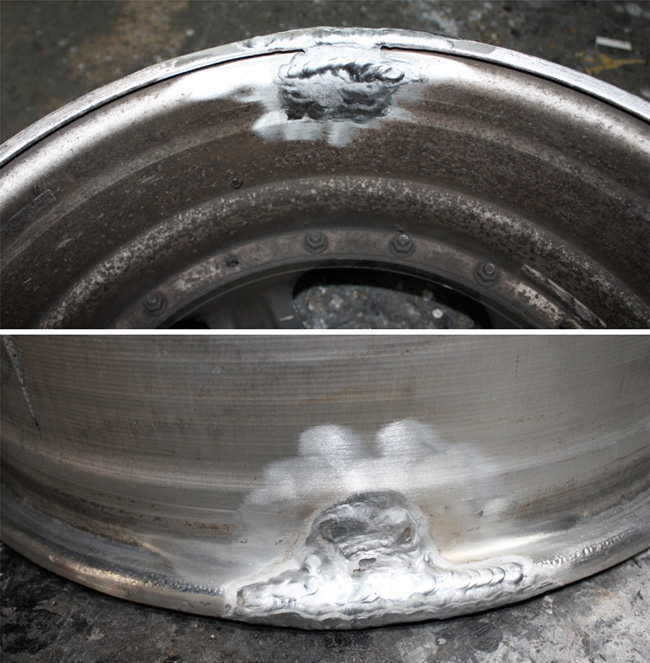

包み込むように表裏アルミ溶接をします。※溶接域が多いと溶接熱により、リムが微妙に変形しますので再プレスして調整が必要になります。 |
|

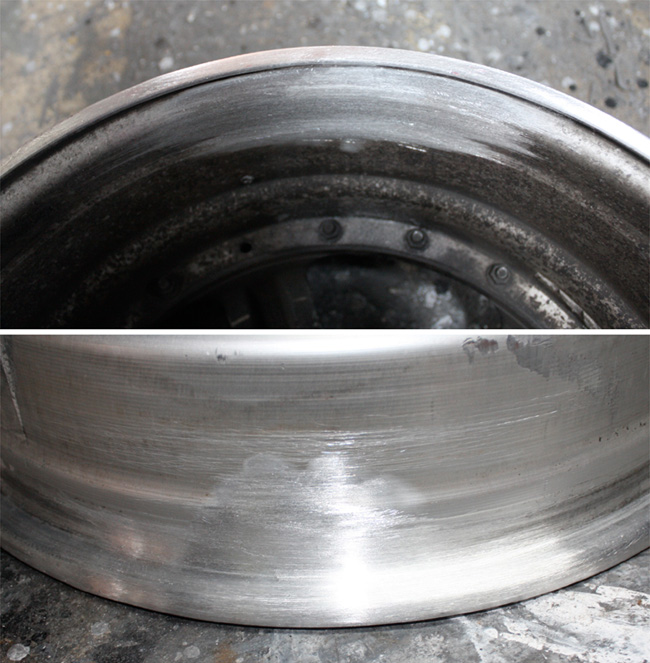

再プレス調整後、溶接箇所のみを研磨形成します。凸凹感など全くありません。是非手でなでてみてください。原型修復は完璧です。 |
|
いらぬところは研磨せず、肉厚を保ち、円を出し、リム形状はオリジナルに沿って、面はフラットに形成して、見た目も良くバランスも取れるのが本来のクラック修正です。
※ご希望により部分塗装もいたします。 |
|

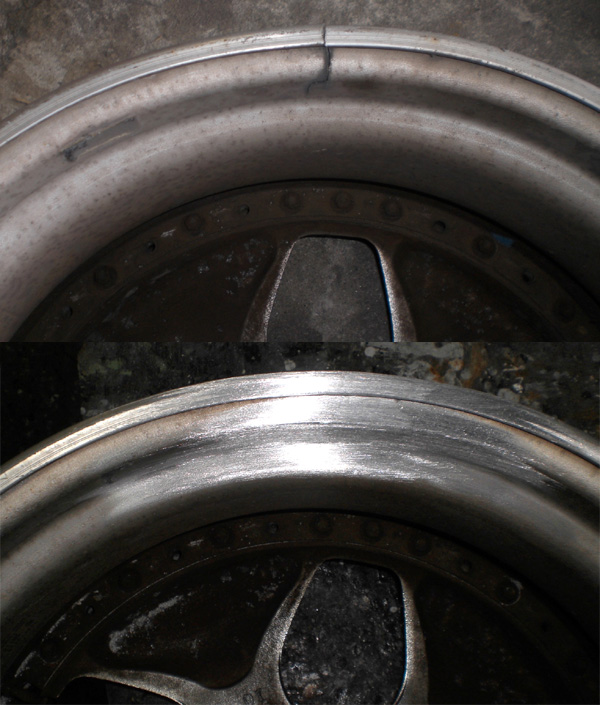

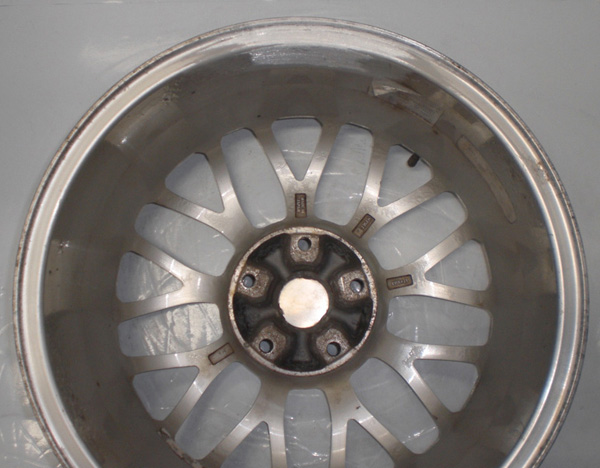

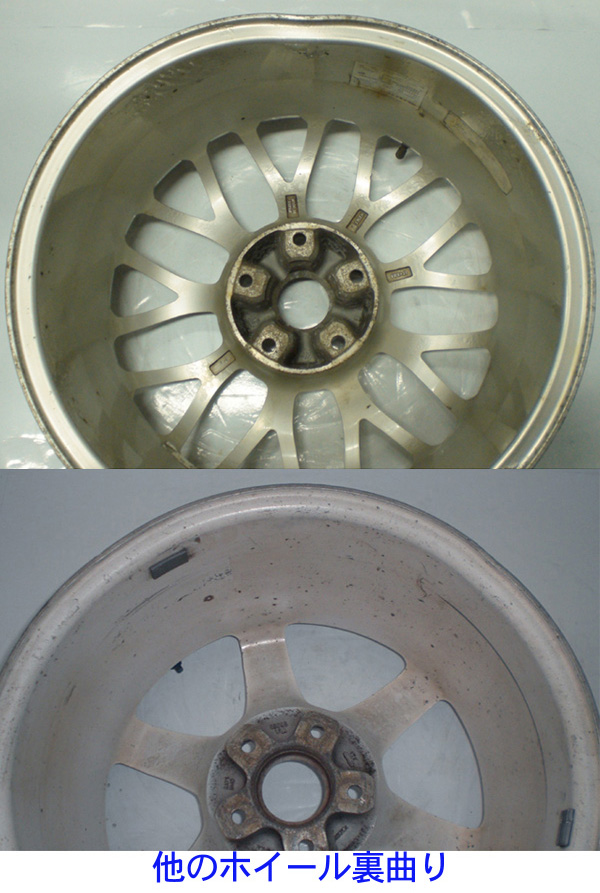

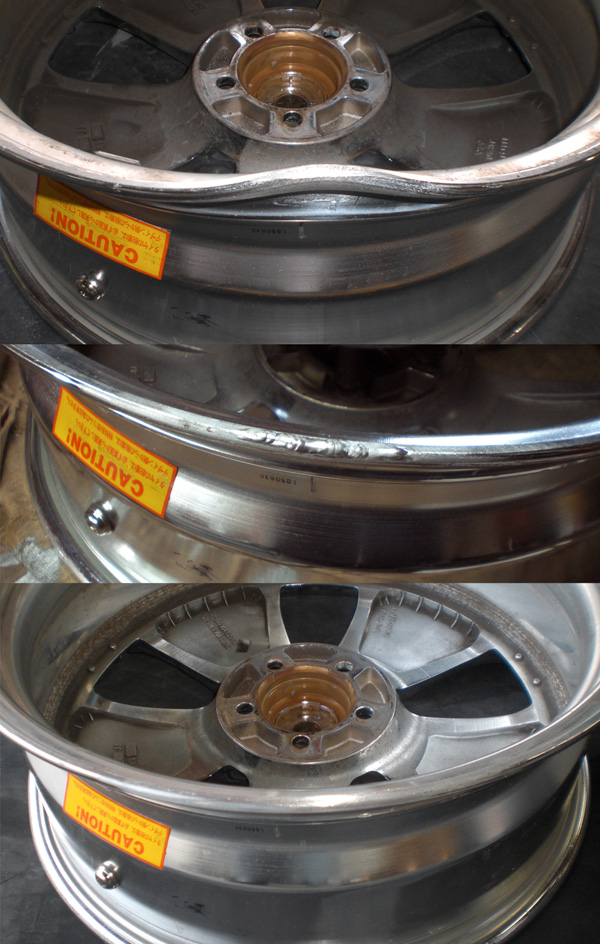

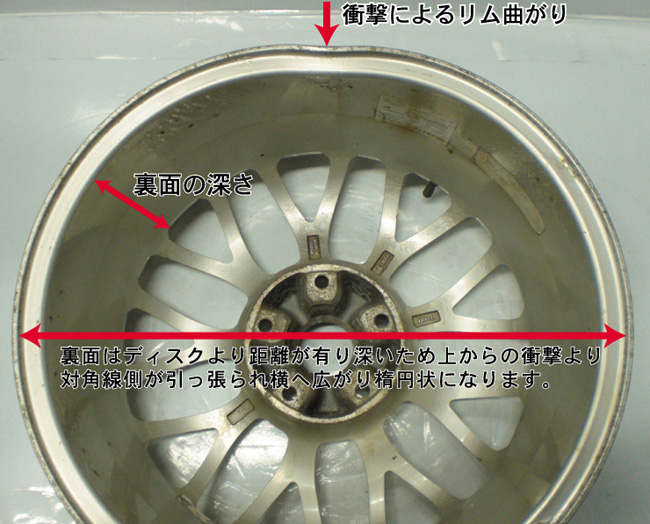

リムの曲り、割れ |

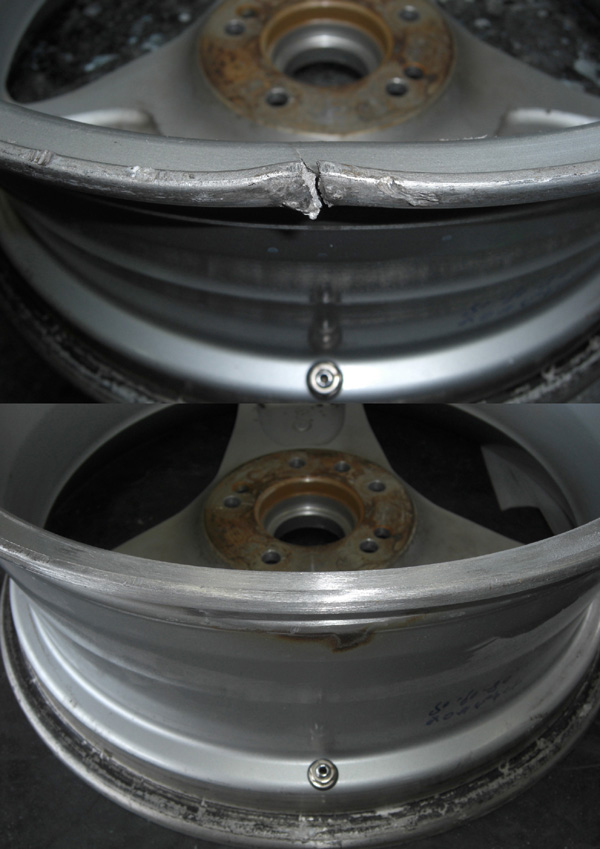

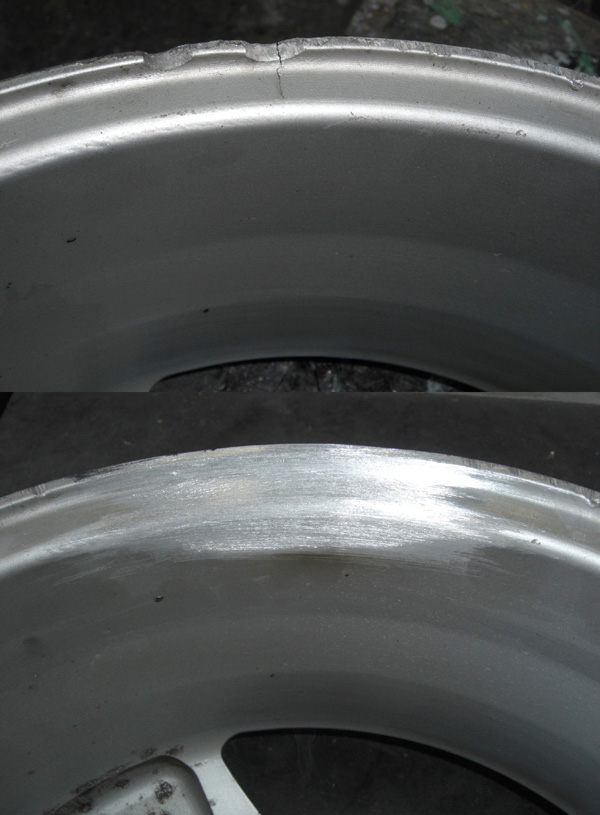

リムの欠け、割れ |

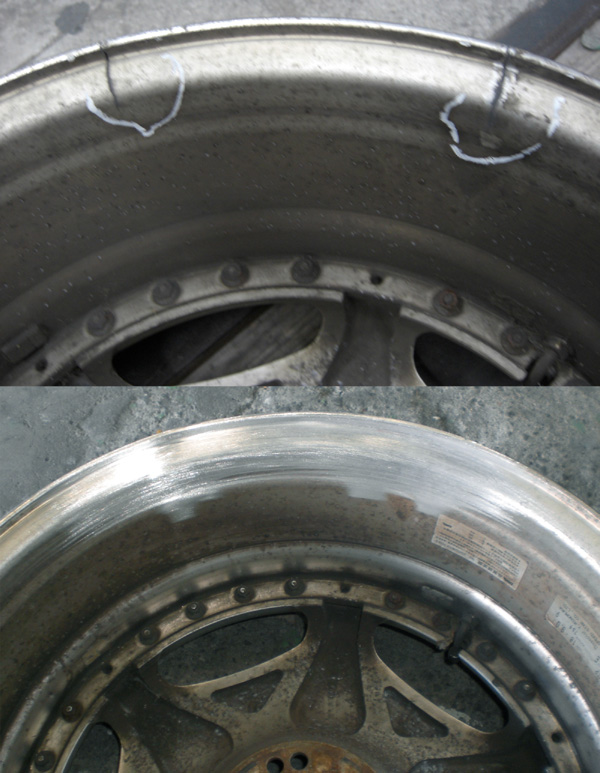

 ２箇所割れは５割増しとなります。 |
|
マグホイールの割れ。 |
カールリムの割れ
カールリムの奥部は構造上研磨出来ませんので一部溝部のみ残した仕上げとなります。 |

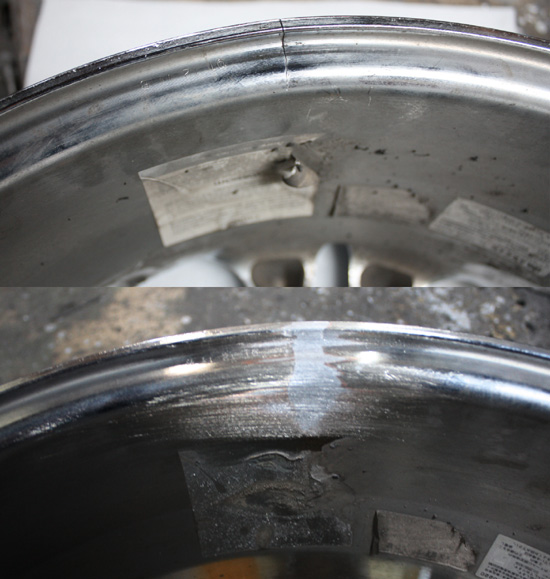

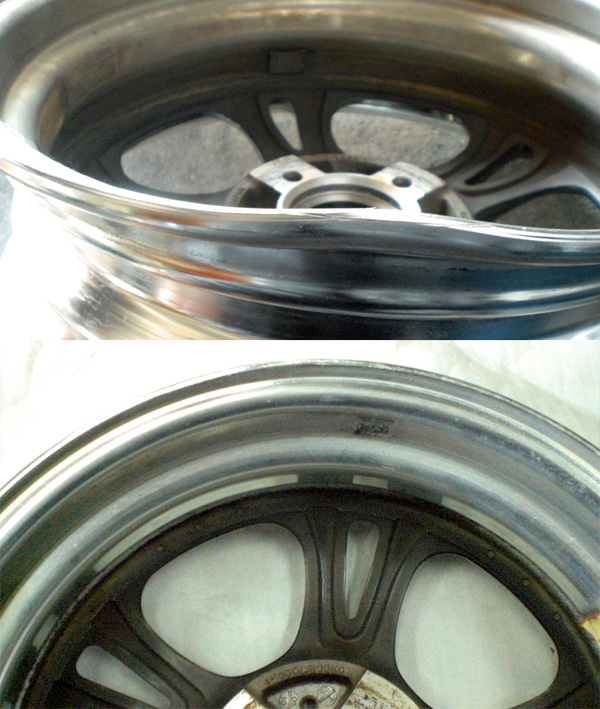

クロームメッキの割れ
クロームメッキは金属層が張り付いています。その金属層が溶接、研磨の邪魔になるため面倒な溶接作業となります、赤茶げた形跡が金属層です。 |
|
|
